Moderní modulární zvířetník pro výzkum je ukázkou inovace ve stavebnictví

Modulární stavební řešení představují moderní, flexibilní a efektivní přístup ke stavbě. Tyto inovativní systémy nabízejí rychlou montáž, nákladovou efektivitu, a přizpůsobivost různým typům staveb. Toto řešení je tedy vhodné také pro výstavbu technologicky náročných a speciálních staveb, jako jsou výzkumná centra, farmaceutické stavby, laboratoře či nemocnice. A určeno je jak pro dočasné, tak i trvalé užívání.

Na tento typ výstavby vsadil také Ústav experimentálmí medicíny Akademie věd České republiky (ÚEM AV ČR) s projekčně inženýrskou firmou BLOCK CRS při stavbě nového zvířetníku, kterou dokončili loni v prosinci. „Tato stavba z prefabrikovaných modulů je ukázkou moderního stavebního přístupu, dokonale zvládnutého realizačního procesu a technologického řešení,“ říká v rozhovoru pro Průmysl Dnes Ing. Zdeněk Kučera, Key Account Manager BLOCK CRS a.s.

Můžete na úvod vysvětlit roli Ústavu experimentálmí medicíny AV ČR ve vědeckém světě?

ÚEM AV ČR je uznávaným centrem základního biomedicínského výzkumu u nás i v zahraničí. Sídlí v Praze v rozsáhlém a moderním areálu Ústavů akademie věd, kde se na různých vědeckých projektech podílejí největší kapacity z České republiky i zahranicí. Své projekty zaměřují na biomedicínské výzvy, jako je nalezení účinných diagnostických markerů a léčba závažných onemocnění spojených se stárnutím lidské populace, tzn. neurodegenerace, traumatu, ischemie, poruch pohybového aparátu, rakoviny a degenerativních změn vidění a sluchu. Důraz také kladou na zkoumání vlivu znečištění životního prostředí na zdraví člověka.

K čemu konkrétně tedy bude sloužit nová budova zvířetníku?

Stavba je určena pro testování a chov laboratorních zvířat v režimu SPF (Specific Patogen Free). Laboratorní zvířata – myši a potkani budou následně použita k provádění studií pro výzkumné a vývojové účely ve stávajících pracovištích AV ČR. Pracoviště modulárního zvířetníku je navrženo a mělo by být užíváno v souladu s legislativou o ochraně zvířat používaných pro vědecké účely a v souladu s legislativou o veterinární péči.

Můžete nám tuto modulární stavbu popsat blíže?

Novostavba je v sousedství hlavní budovy ÚEM AV ČR a je vybudována na zelené louce se všemi potřebnými sítěmi a infrastrukturou jako je trafostanice, náhradní zdroj elektrické energie DA, vzduchotechnika, chlazení, vytápění pomocí výměníkové stanice z CZT, zdrojem demi vody a kompresorovou stanicí. Navržený objekt je řešen jako jednopodlažní budova složená s jednotlivých modulů o rozměru 2990 x 9000 x 3560 mm a 2990 x 6058 x 3560 mm. Vlastní stavba se skládá z 36 modulů.

Spousta lidí si modulární stavby představuje jako ošklivé krabice s velkými limity vnitřních dispozic. Není tomu ale tak. Vnitřní rozvržení není dáno rozměry kontejnerů, ale zcela se přizpůsobí požadavkům daného provozu. A exteriér budovy tvoří jedinečná a moderní bondová provětrávaná fasáda. Ta má velmi dlouhou životnost díky spojení kvalitního jádra sendvičových desek a bezúdržbové hliníkové konstrukce. Fasádní systémy lehkých obvodových plášťů navíc nabízí nepřeberné množství designů a tvarů každé fasády. Takže získáte velmi moderní vzhled.

Proč se investor, tedy ÚEM AV ČR, rozhodl pro realizace stavby pomocí modulárního řešení a v čem vidíte výhody tohoto řešení?

Předpokládá se, že někdy později, v další etapě výstavby, dojde k rozšíření objektu o jedno nadzemní podlaží. Tato nadstavba by byla zhotovena také z modulárního systému. A právě zde je velký benefit modulární výstavby, protože případné rozšíření je daleko snažší než u výstavby klasické. Rozhodující roli hrál také čas. Vlastní výstavba trvala včetně provedení všech inženýrských sítí a spodní stavby pouze deset měsíců. Dá se řící že velmi rychlá nebyla jen vlastní realizace díla, ale také průběh projektových prací. Součástí stavby bylo zpracování projetu pro stavební povolení, rekordně rychlé vyřízení stavebního povolení na Stavebním úřadě v Praze 4 a rychlý průběh výstavby.

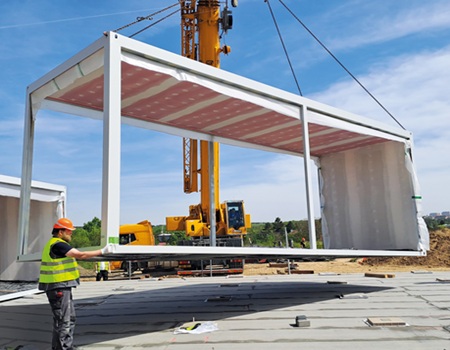

Samotné osazování modulů bylo ukázkou dokonalé souhry. Během dvou dnů byly na připravenou základovou desku postupně navezeny a usazeny všechny moduly. Probíhalo to tak, že přijelo nákladní auto s hotovými moduly, ty byly okamžitě „vybaleny“ a pomocí jeřábu umístěny na místo. Instalace jednoho modulu zabrala přo představu zhruba 30 minut. Takto se umisťoval jeden modul za druhým. Níže pod článkem se můžete pomocí QR kódu podívat na video, kde je vše zachyceno.

Asi málokdo ze čtenářů měl kdy možnost do nějakého zvířetníku nahlédnout. Co je součástí takové stavby?

Stavba je rozdělena na tři hlavní zóny, a to na technickou zónu, čistou zónu a špinavou zónu.
V technické zóně se nacházejí strojovny vzduchotechniky, chlazení a výměníková stanice tepla. Špinavou zónu tvoří zázemí skladování podestýlky a krmiva, kanceláře, denní místnosti, šatny se sociálním zařízením, zázemí pro mytí chovných nádob, klece a vakuový systém dopravy podestýlky do sběrného kontejneru. Čistou zónu tvoří místnosti pro zvířata. Má celkovou kapacitu 3500 ks konvenčních 2L nádob nebo 4500 ks IVC 2L nádob a svou rozlohou zabírá zhruba polovinu stavby. Tyto prostory chovné zóny SPF (Specific Patogen Free) mají udržované parametry vnitřního prostředí vzduchotechnikou s HEPA filtry a řízenými kaskádami tlaků mezi jednotlivými místnostmi. V čisté zóně musí také probíhat pravidelná dekontaminace prostor, která je zajištěna pomocí mobilního vyvíječe par H2O2, který zajistí automatické ovládání startu i ukončení procesu dekontaminace na dálku.

Součástí čisté zóny je takzvavá „bariéra mezi špinavou a čistou zónou“. Bariéra slouží pro vstupy osob a materiálu do prostor SPF chovu. Osoby vcházejí přes hygienické propustě se vzduchovou sprchou. A materiál a zvířata vcházejí přes propustě s dekontaminací parami peroxidu vodíku a UV lampami. Budova je navržena tak, aby zejména sloužila pracovníkům ústavu pro zajištění každodenní péče o chovná zvířata a chovným zvířatům aby zajistila potřebný pracovní komfort.

Co je to kaskáda tlaků a proč se používá?

Kaskáda tlaků v čisté zóně zajisťuje ochranu chovných zvířat. Proto jsou chovné místnosti (čistá zóna) v přetlaku vůči okolí. Je zde udržován tlak +45 Pa. Přetlak proto, protože případné patogeny se nejsou schopny dostat z místa s nižším tlakem do místa s vyšším tlakem. Naopak dekontaminační místnost je potencionálně nejšpinavější a proto je držena v podtlaku (až -5 Pa).

Proč se vlastně stavba dělí na zmiňovanou čistou a špinavou zónu?
Špinavé a čisté zóy se používají aby nedošlo ke kontamiaci patogenními látkami. Ty by totiž ohrozily zdraví zvířat a následný výzkum.

Když se taková stavba postaví, co se musí před zprovozněním udělat?

Stavby zvířetníků jsou relativně složité funkční celky, kde spolu musí perfektně spolupracovat jednotlivé systémy, jako jsou čisté vestavby, technologie, vzduchotechnika a chlazení, zdravotně technické instalace, MaR, rozvody tepla a chladu a rozvody čistých médií. Jako realizační firma jsme museli zajistit zprovoznění a zaregulování všech systémů, komplexní zkoušky a validační práce v rozsahu IQ a OQ. Až poté mohla proběhnout úspěšná kolaudace budovy.
